体育场音响工程设计举例
发布日期:2018-08-26 浏览量:2100次
体育场虽然与体育馆相似,但是体育场有自己的特点,体育场一般都是不封顶的,体型也比体育馆大得多,观众席一般也比体育馆多,大多四周都有观众席,并且每边的观众席排数也多,从下面第一排到顶部最后一排之间的高度差大,目前兴建的体育场大多四周观众席都有雨棚,并且最近几年兴建的体育场多采用索膜结构雨棚,形状差别较大,所用塑料复合膜的吸声系数非常小,体育场采用索膜结构雨棚后,加上体育场都是钢筋水泥结构的建筑,表面光滑,观众席的椅子一般采用玻璃钢等反射强的材料做成,所以体育场的混响时间一般来说也比较长,另外由于体育场的体型大,反射声走的路线长,所以回声比直达声晚到的时间长,强度也很强,所以能明显感觉得到回声的存在。
体育场的声学特点与体育馆还是有差别的,在声场设计上也应该有差别,体育场的扩声也有集中供声和分散供声之分,但是体育场不采用体育馆的中间吊挂吊篮的方法,采用集中供声方式一般将扬声器系统设置在一边,这样供声由于声源到观众席的距离比较远,所以要求扬声器系统的声压级非常大,而且声音到达个观众席处的时间差也比较明显,虽然目前国内没有体育场扩声系统声学特性指标的标准,但是一般作为足球比赛用的体育场的最大声压级要求大于等于105db,所以很少采用集成供声的方案,大多采用分散供声的方案,从理论上说如果能为每一位观众配一副耳机,则保证每位观众都听得非常清楚,但是实际上不可能这么办,从这个思路看,如果沿观众席上方分布一周设置音箱,而且并且尽可能使每只音箱服务范围窄一些,每只音箱所产生的声压级可以不要太高,则每个观众席处都能听到比较强的直达声,回声的影响就能降到非常低的水平,并且音箱产生的声音到达观众席的时间差可以忽略不计,对比赛场地的供声也应该分布到四周上空,方向朝向比赛场,由于现在的体育场大多四周观众席上方都有雨棚,所以将音箱沿观众席上方布置的方案有条件实现,这样布置的另一个优点是雨棚结构上每延长一米上的载荷比较小,不会超出允许载荷,也有一些体育场东西两个长边观众席上有雨棚南北两侧没有雨篷,但是南北两侧还有观众席,只是排数少,对于这种情况可以在东西两侧雨棚的两端及东西侧雨篷的南端和北端吊挂朝向南北观众席的音箱给南北两侧观众席供声,缺点是声源离观众席的距离会稍微大一些,由于体育场观众席的排数多,从最下面一排到最上面一排的落差比较大,所以设计时应该考虑一个方向的观众席要用几只中高音音箱分别为下中部和中上部观众席供声,甚至分别为下部,中部上部三部分观众席供声,对主席台的供声应该单独设计一路,因为主席台音箱的声音容易反馈到传声器而引起啸叫,所以主席台音箱的摆放位置和角度都应该使最后的声音既保证主席台观众听得到,听得清,听得好,还要尽量避免发生啸叫,所以这一路的音量要求人单独调整,并且最好在这一路中插入反馈抑制器。
由于体育场对观众席场地供声的音箱几乎处于露天的状态,所以这些音箱都应该采用全天候的印象,不怕雨淋,不怕日晒,包括吊装音箱的结构材料,也应该是耐雨淋,耐日晒的。
关于传声器插座盒的设置,要保证主席台有足够的传声器可以使用,所以应该多设置传声器插座盒,另外在比赛场地的足球场四周也应设置传声器接线盒,在检录处也应设置传声器接线盒,还要给检录处设置一套小型流动扩声系统。
现在很多新建体育场还要求配置无线传呼系统,也叫内通系统,以解决活动中临时性办公地点之间的通信联系,例如检录处、各出入场口,流动演出舞台等,满足这些临时性办公地点需要彼此互相通信联络,或与固定办公地点之间的通信联络,但是如果要配置无线传呼系统的话,必须取得当地无线电管理部门的批准,所以应该预先企业主向当地无线电管理部门提出申请,在获得批准后才能采购安装。
体育场的扩声系统中必须考虑大型活动的安全问题,所以应该有消防信号强制切换功能,以保证一旦发生意外情况时,能及时将消防指挥内容传播送到相应区域或整个体育场范围,为了将消防指挥内容有效的播送到整个体育场的各个部位,就应该在相邻部位设置扬声器、音箱、声柱等,例如休息走廊、各进出口、运动员休息场所以及公共场所如卫生间等包括所有辅助用房等,都应该按照服务区域的大小,人员密度等因素,考虑扬声器系统的音量,以保证在非正常情况下,在场人员能听清楚消防指挥的内容,及时避险,所有辅助用房、走廊进出口,场外广场等的扬声器系统都采用低压连接方法,对体育场外广场的供声可以考虑用功率稍微大一些的音柱,以便声压级足以超过人群情绪高涨时的噪声,使观众能听清楚广播的信息。

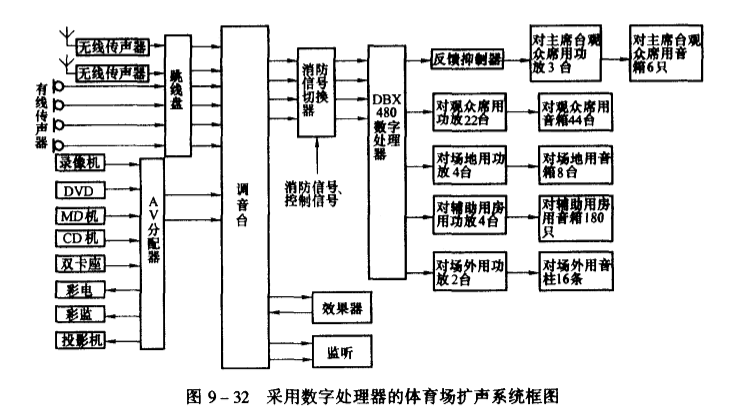

采用数字处理器的体育场扩声系统框图如图9-32所示。
